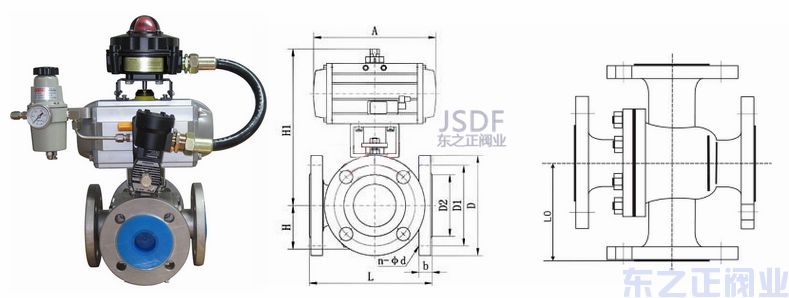

氣動四通球閥 閥門型號：Q646F，Q646H 通徑規格：DN50～DN500
結構形式：四通鑄造閥體 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN10、PN16、PN25、PN40 適用溫度：-40℃～450℃
應用范圍：液體、氣體、油品、漿料及含固體顆粒介質
產品特點：可同時切換兩種介質的流向，實現一閥多用
一、氣動四通球閥 概述：
氣動四通球閥可同時對兩種介質的流向進行切換，替代了以前四個閥門的復雜操作，解除了所占空間大、成本高、操作煩瑣等問題，實現一閥多用的效果。氣動四通球閥為X形垂直通道，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。
二、氣動四通球閥 特點：
氣動四通球閥可實現正反供水切換，每轉90度，供水方式切換一次，操作方便。在電站系統中稱為雙向供水轉閥，在石化系統中也稱空氣換向切換閥，適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。
公稱通徑 | DN15～DN200(mm) |
公稱壓力 | PN1.6、2.5、4.0、6.4MPa |
連接形式 | 法蘭式 |
結構形式 | 四通鑄造閥 |
驅動方式 | 氣源控制（壓縮空氣4-7bar） |
使用溫度 | -40℃～450℃ |
控制形式 | 開關型(開關兩位控制)、調節型(4～20mA信號) |
閥體材質 | 碳鋼WCB、不銹鋼304、316、316L |
密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |

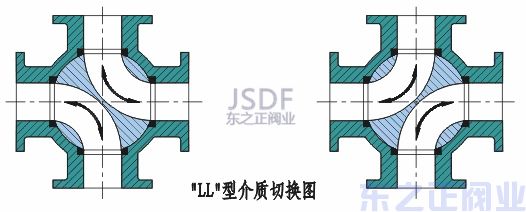

氣動四通球閥方向圖
三、氣動四通球閥 換向原理：
LL型四通球閥只需操作板手或執行器將球體轉動90°;，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
四、氣動四通球閥 可選功能：
驅動方式 | 壓縮空氣(可帶手輪) |
供氣壓力 | 0.4-0.7mpa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) |
可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
