防爆氣動球閥 閥門型號：FBQ641F，FBQ641H 通徑規格：DN15～DN300
結構形式：浮動直通式 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN16、PN25、PN40、PN64 適用溫度：-30℃～400℃
應用范圍：可燃氣體、蒸汽、油品、腐蝕性介質等
產品特點：帶有防火、排靜電裝置，具有良好的防爆性能
一、防爆氣動球閥 概述：
防爆氣動球閥 是由球閥和配有防爆電磁閥及防爆限位開關的氣動執行器連接組成，只需輸入0.4-0.7MPa的氣源即可對閥門進行開關兩位操作。氣動防爆球閥自身帶有防火、排靜電裝置（球體、閥桿、閥體之間設有彈簧），不會存在與火花接觸，具有良好的防爆性能，廣泛應用于蒸汽、化工、燃氣、油品等易燃易爆的工況當中。可根據管道的介質及場合不同，裝配不同防爆等級的電磁閥和限位開關等其它電氣控制元件。
二、防爆氣動球閥 作用原理：
防爆氣動球閥執行器根據作用形式不同可分為單作用和雙作用兩種，單作用式靠彈簧自動復位，它的獨特優點是一旦機械發生故障或不通氣源的情況下，球閥將自動歸位于打開或關閉的狀態。雙作用的開關動作都通過氣源來驅動執行的；即通氣開，通氣關，斷氣保持原位。
三、防爆氣動球閥 技術參數：
公稱通徑 | DN15～DN300(mm) | ||
公稱壓力 | 1.6、2.5、4.0、6.4MPa | ||
連接形式 | 法蘭式、螺紋連接、焊接 | ||
密封填料 | 聚四氟乙烯(PTFE)、金屬石墨纏繞墊片 | ||
閥芯形式 | “O”型球形閥芯 | ||
驅動方式 | 氣源驅動0.4-0.7Mpa（可帶手動裝置） | ||
泄露量Q | 軟密封:零泄漏；硬密封:≤額定流量的10-5 | ||
閥體材質 | 碳鋼、不銹鋼304、316 | ||
閥板材質 | 碳鋼、不銹鋼304、316 | ||
適用范圍 | 燃氣、蒸汽、油品、腐蝕性介質等 | ||
執行機構 | 單作用（彈簧復位功能），雙作用（氣開氣關） | ||
控制方式 | 開關型（開關兩位控制）、調節型（閥門定位器4-20mA信號） | ||
四、防爆氣動球閥 可選附件：
防爆氣動球閥 可選附件： 執行器型號：GT、SR、ST、AT、AW系列單雙作用氣動執行器 供氣壓力：0.4~0.7MPa 氣源接口：G1/4"、G1/8"、G3/8"、G1/2" 環境溫度：-30~+70℃ 作用形式： 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) 可配附件： 定位器、防爆電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

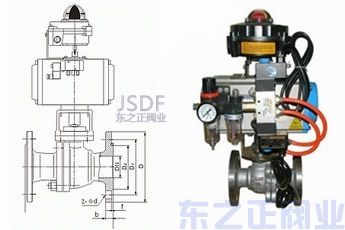

防爆氣動球閥結構圖 |
