鉻鉬鋼截止閥

來源：JSDF閥門發布時間：2019-12-02 次瀏覽

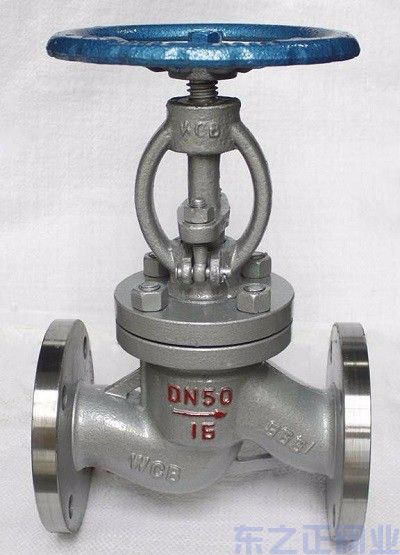

鉻鉬鋼截止閥

鉻鉬鋼截止閥主要材質鉻鉬鋼用于化工設備,通用零部件,工業設備,制藥設備,通用設備,石化設備,電力設備,治金粉末設備,采礦設備,市政,電子工業等。適用介質水,蒸汽,油品,酸類,堿液,鹽水,海水,氧氣等。

鉻鉬鋼截止閥結構特點與用途：
全關時手輪按順時針方向旋轉；

可以安裝在管道的任何位置上,介質從下往上流；

不銹鋼截止閥適用于各類腐蝕性介質的管道上,有良好的防腐性和足夠的強度；

合金鋼截止閥適用于耐高溫的蒸汽,油品管道上,具有耐高溫特點。

J41Y鉻鉬鋼截止閥-性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體強度試驗	2.4	3.8	6.0	9.6	15	24
上密封試驗	1.8	2.8	4.4	7.0	11	18
密封試驗	1.8	2.8	4.4	7.0	11	18

J41Y鉻鉬鋼截止閥-使用范圍

產品類型	適用介質	適用溫度（℃）
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

J41Y鉻鉬鋼截止閥-主要零件材料

產品類型	零件名稱
產品類型	閥體、閥蓋bonnet	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	鉻不銹鋼	2Cr1325	H:不銹鋼Y:鈷基硬質合金鋼	鋁青銅	柔性石墨	優質碳鋼	可鍛鑄鐵
J41Y-I型J941Y-I型	鉻鉬鋼	鉻鉬鋼	合金鋼	鈷基硬質合金鋼	鋁青銅	柔性石墨	合金鋼	可鍛鑄鐵

J41Y鉻鉬鋼截止閥-主要外形尺寸

鉻鉬釩鋼截止閥結構圖

公稱通徑DN		主要外形尺寸和連接尺寸（mm）																	重量（kg）
		L		D		D1		D2		b		f		z-d		H		D0
J41(H.Y.B)-16C J41Y-16I
10	130		90		60		40		14		2		4-14		198		120			4.7
15	130		95		65		45		16		2		4-14		218		120			5.2
20	150		105		75		55		16		2		4-14		258		140			7.1
25	160		115		85		65		16		2		4-14		275		160			7.4
32	180		135		100		78		18		2		4-18		280		180			8.5
40	200		145		110		85		18		3		4-18		330		200			12.5
50	230		160		125		100		18		3		4-18		350		240			20
65	290		180		145		12		18		3		4-18		400		280			25
80	310		195		160		135		20		3		8-18		355		280			35
100	350		215		180		155		22		3		8-18		415		320			50
125	400		245		210		185		24		3		8-18		460		360			75
150	480		280		240		210		24		3		8-23		510		400			100
200	600		335		295		265		26		3		12-23		710		400			210
250	650		405		355		320		30		3		12-23		786		450			446
300	750		460		410		375		30		3		12-23		925		500			648

公稱通徑DN	J41(H.Y.B)-25 J41Y-25I J941(H.Y)-25 J941Y-25I
	主要外形尺寸和連接尺寸（mm）										電動裝置	重量（kg）
	L	D	D1	D2	b	f	z-d	H手	H電	D0	電動裝置	手動	電動
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公稱通徑DN	J41(H.Y)-40 J41Y-40I J941(H.Y)-40 J941Y-40I
	主要外形尺寸和連接尺寸（mm）												電動裝置	重量（kg）
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H電	D0	電動裝置	手動	電動
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339
