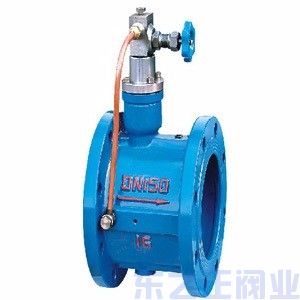

HH49X微阻緩閉蝶式止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。
主要特點
1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥 瓣 先速關后緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啟閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。
主要性能規范
型 號 | HH47X-10 HH48X-10 HH49X-10 | HH47X-16 HH48X-16 HH49X-16 | |
公稱壓力 | PN1.0MPa | PN1.6MPa | |
公稱通徑 | DN50～800mm | DN50～800mm | |
密封試驗壓力 | 1.1MPa | 1.76MPa | |
殼體試驗壓力 | 1.5MPa | 2.4MPa | |
主要零件材料 | 閥 體 | 灰鑄鐵或球墨鑄鐵 | 灰鑄鐵或球墨鑄鐵 |
閥 瓣 | 鋁青銅 | 鋁青銅 | |
閥 桿 | 不銹鋼 | 不銹鋼 | |
彈 簧 | 不銹鋼 | 不銹鋼 | |
閥座密封面 | 橡膠 | 橡膠 | |
主要外形尺寸
公稱通徑DN | 尺寸(mm) | ||||||||
mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
350 | 14 | 500 | 460 | 428 | 422 | 294 | 290 | 16-ф23 | 16-M20 |
400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-ф23 | 16-M22 |
450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-ф25 | 20-M22 |
500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-ф25 | 20-M22 |
600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-ф30 | 20-M27 |
700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-ф30 | 24-M27 |
800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-ф34 | 24-M30 |
