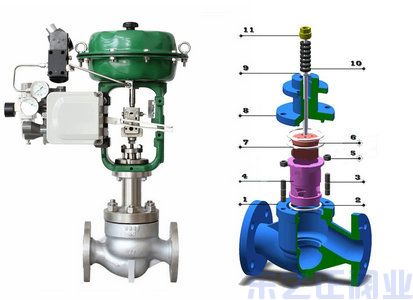

氣動薄膜套筒調節閥 閥門型號：ZJHM 通徑規格：DN25～DN300mm 結構形式：壓力平衡式閥芯
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN16、PN40、PN64 適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：石油、化工、電力、冶金等工業 產品特點：大容量，允許壓差大，操作穩定，維護簡單
一、氣動薄膜套筒調節閥 概述：
ZJHM氣動薄膜套筒調節閥是一種高性能、大容量調節閥產品，采用套筒導向，導向面積大，穩定性好，可以快速在線更換閥內件，維修效率高，節約人力和時間。氣動薄膜套筒調節閥因其穩定性好、維護簡單而廣泛應用，壓力平衡式閥芯，消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發的振動，特別適用于泄露量要求不高、閥前后壓差較大的場合！
二、氣動薄膜套筒調節閥 特點：
1、采用平衡型閥芯，不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
三、氣動薄膜套筒調節閥 原理：
氣動薄膜套筒調節閥是自動化控制系統中儀表的重要執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的（0-10mA DC或4-20mA DC）電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，從而改變閥門開度位移，達到對管路流體介質流量、壓力、溫度、液位等工藝參數精確調節控制！
四、氣動薄膜套筒調節閥 參數：
閥體 | |
形 式 | 直通鑄造球型閥 |
公稱通徑 | 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
公稱壓力 | PN16、40、64bar |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材 料 | 鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
閥蓋形式 | 螺栓壓緊式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
結構形式 | 套筒式 |
閥內組件 | |
閥芯型式 | 壓力平衡式閥芯 |
流量特性 | 等百分比特性和線性特性 |
材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
五、氣動薄膜套筒調節閥 執行器：
執行機構 | |||||
型 式 | ZHA/B多彈簧薄膜執行機構 | ||||
型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
供氣壓力 | 140-400KPa | ||||
氣源接口 | RC1/4" | ||||
環境溫度 | -30-70℃ | ||||
閥作用形式 |
氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
