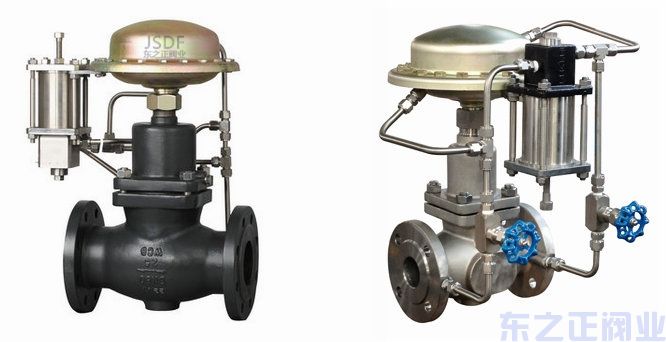

帶指揮器操作式自力式壓力調節閥
閥門型號：ZZYVP 通徑規格：DN15～DN250mm
結構形式：直通式 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.6、2.5、4.0MPa 適用溫度：-30°～ 350°
應用范圍：非腐蝕性的液體、氣體和蒸汽 產品特點：控制精度比一般自力閥高一倍左右
一、帶指揮器操作式自力式壓力調節閥 概述：
ZZYVP帶指揮器操作式自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的指揮器組成，簡單的說一般情況下直接作用式自力閥的控制精度不高，二帶指揮器的目的是為了增加控制精度。該閥無需外加能源，利用被調介質（氣體）自身能量作動力源，引入指揮器的檢測執行機構，以控制調壓閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值。
二、帶指揮器操作式自力式壓力調節閥 特點：
帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現，在運行中可隨意調整，控制精度比一般直接操作作用式自力閥高一倍左右，適合于控制精度要求高的場合；檢測、執行元件由耐高溫材料制作，無需帶冷凝器也可用于高溫（200℃）水蒸汽場合。
三、帶指揮器操作式自力式壓力調節閥 參數：
技術參數 | ||
公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm | |
公稱壓力 | PN1.6、4.0MPa | |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) | |
閥體材料 | 鑄鋼、鑄不銹鋼 | |
閥芯材料 | 硬密封：不銹鋼 | |
軟密封：不銹鋼鑲嵌橡膠圈 | ||
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) | |
四、帶指揮器操作式自力式壓力調節閥 工作原理：
指揮器操作型自力式壓力調節閥，當被調介質的壓力升高，作用在主閥膜片下面的壓力就大于上面的壓力，閥芯向上移動，使流通截面減小，這樣，閥后壓力稍微下降；反之，當被調介質的壓力降低時，作用在指揮器膜片上的壓力減小。
五、帶指揮器操作式自力式壓力調節閥 溫度范圍：
允許工作溫度 | |||
公稱通徑 | 15-125mm | 150-250mm | |
密封型式 | 硬密封 | ≤150℃ | ≤140℃ |
冷卻罐≤200℃ | 冷卻罐和加長≤200℃ | ||
冷卻罐和散熱≤350℃ | 冷卻罐和加長≤350℃ | ||
軟密封 | ≤150℃ | ||
六、帶指揮器操作式自力式壓力調節閥結構圖 外形尺寸：
|
