自力式壓差調節閥
閥門型號：ZZCP 通徑規格：DN15～DN250mm 結構形式：直通鑄造閥
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L） 公稱壓力：PN10、PN16
適用溫度：≤150℃ 應用范圍：非腐蝕性的液體、氣體和蒸汽等介質
產品特點：具有壓力平衡功能，靈敏度高等優點
一、自力式壓差調節閥概述：
自力式壓差調節閥主要由控制閥、執行器和一個設定壓力的彈簧組成，分為差壓上升閥關和壓差上升閥開兩種形式，無需外加能源，利用工藝管道中介質的壓力變化，與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。自力式壓差調節閥適用于非腐蝕性的液體、氣體和蒸汽等介質，可用于各種油品、化學品、液體儲罐氣封。
二、自力式壓差調節閥特點：
自力式壓差調節閥無需外部能源，利用管道自身壓力調節，節約能源，系統簡單成本低，可用于無電、無氣的場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高等優點，通過組合件，可以進行多項組合控制！
三、自力式壓差調節閥參數：
技術參數 | |
公稱通徑 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
公稱壓力 | PN1.0、1.6MPa |
法蘭標準 | ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 | 鑄鋼(ZG230-450)、鑄不銹鋼 |
閥芯材料 | 硬密封：不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
軟密封：不銹鋼鑲嵌橡膠圈 | |
壓力平衡 | 不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
四、自力式壓差調節閥工作原理：
自力式（差壓上升閥關）控制閥，自控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的壓差控制，當壓差升高時，控制閥關閉。
自力式（壓差上升閥開）控制閥．由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽．在系統管道中的壓差控制．當壓差升高時，控制閥開啟。
五、自力式壓差調節閥流量系數：
額定流量系數、噪音衡量系數、允許壓差 | ||||||||||||||
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
額定流量系數KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 450 | |
噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允許壓差( Mpa) | PN10 | 1.0 | 1.5 | 1.2 | 1.0 | |||||||||
PN16 | 1. | |||||||||||||
六、自力式壓差調節閥結構組成：
結構簡圖 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
閥體 | 閥座 | 閥軸 | 閥蓋 | 膜蓋 | 膜片 | 彈簧 | 調節螺母 | 導壓管 | 平衡膜片 | 充注閥 |

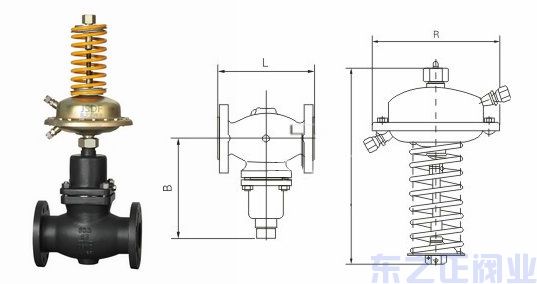

七、自力式壓差調節閥 外形尺寸
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
法蘭距 L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
總高度 H | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 | ||
H1 | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
d | 100 | ||||||||||||
h | 280 | ||||||||||||
法蘭標準 | GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K | ||||||||||||
