三通法蘭球閥有T型(Q45F)和L型(Q44F)。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
三通法蘭球閥 產品特點
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化
2、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
三通法蘭球閥 主要技術參數
公稱壓力 | 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓液密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
CLASS150 | 3.0 | 2.2 | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
適用溫度 | -28～350℃ | ||
應用規范 | 連接法蘭 | JB79-59 GB9113、 | |
檢驗試驗 | JB/T 9092-99 、API598 | ||
三通法蘭球閥 主要零件材料
零件名稱 | 材質 | |
GB | ASTM | |
閥體、閥蓋 | WCB | A216-WCB |
密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
球體 | 1Cr18Ni9Ti | SS 304 |
閥座、閥桿 | 2Cr13 | A246-416 |
雙頭螺栓 | 35CrMoA | A193-B7 |

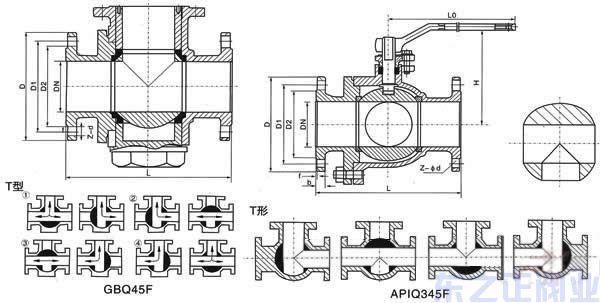

三通法蘭球閥 主要外形尺寸
三通法蘭球閥 外形尺寸
型號 | 公稱通徑 | 尺寸(mm) | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
Q45F-16C | 15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 240 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 270 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 350 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 500 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 600 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 1000 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1300 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1700 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 2100 | |
