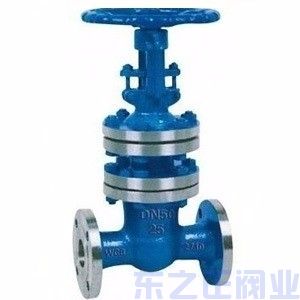

波紋管閘閥WZ41H的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。波紋管密封結構設計合理，耐疲勞，使用壽命長。
波紋管閘閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品特點
1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3、雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。
波紋管閘閥 技術參數
公稱壓力（MPa） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |

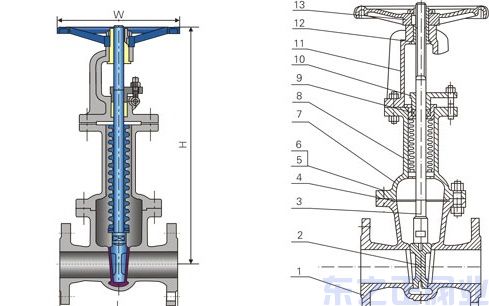

波紋管閘閥 主要零件材料
序號 | 名稱 | 材質 |
1 | 閥體 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
2 | 閥板 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
3 | 閥桿 | 25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV |
4 | 波紋管組件 | 1Cr18Ni9Ti、304、316、304L、316L |
5 | 支架 | WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、 |
6 | 墊片 | 柔性石墨+不銹鋼Flexible graphite+stainless steel、PTFE |
7 | 閥蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
8 | 六角螺母 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
9 | 雙頭螺栓 | 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV |
10 | 填料 | 柔性石墨 |
11 | 填料壓蓋 | WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M |
12 | 閥桿螺母 | 銅合金 |
13 | 手輪 | WCB QT400-18 |
波紋管閘閥 主要外形尺寸
型號 | WZ41-16 | ||||||||||||||
壓力等級 | PN16 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 8 | 9 | 10 | 15 | 22 | 30 | 43 | 57 | 73 | 105 | 150 | 190 | 270 | 380 | 480 |
型號 | WZ41-25 | ||||||||||||||
壓力等級 | PN25 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 9 | 10 | 12 | 17 | 23 | 34 | 50 | 65 | 82 | 115 | 165 | 210 | 300 | 420 | 540 |
型號 | WZ41-40 | ||||||||||||||
壓力等級 | PN40 | ||||||||||||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 9 | 10 | 12 | 18 | 25 | 38 | 53 | 70 | 88 | 125 | 175 | 225 | 310 | 440 | 560 |
