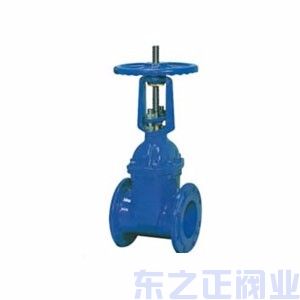

軟密封閘閥也稱彈性座封閘閥，采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
結構特點
1.整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2.有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3.可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。
適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
軟密封閘閥 主要性能參數
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
Z41X-10 | 10 | 1 | ≤80 | 水 |
Z41X-16Q | 16 | 1.6 | ≤80 | 水 |
軟密封閘閥 主要零件材料
型號 | 材料 | |||
閥體、閥蓋 | 閥桿 | 襯膠閘板 | 填料 | |
Z41X-10 | 灰鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（丁晴橡膠） | 丁晴橡膠 |
Z41X-16Q | 球墨鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（丁晴橡膠） | 丁晴橡膠 |

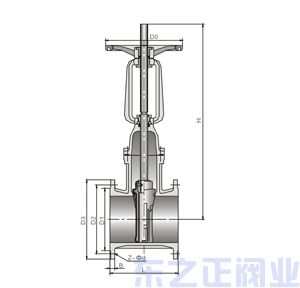

軟密封閘閥 主要外形尺寸
Z41X-10 型明桿軟密封閘閥
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 20 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 20 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 22 | 3 | 8×Φ19 |
100 | 229 | 220 | 160 | 132 | 22 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 26 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 26 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 26 | 3 | 8×Φ23 |
250 | 330 | 395 | 350 | 319 | 28 | 4 | 12×Φ23 |
300 | 356 | 445 | 400 | 370 | 28 | 4 | 12×Φ23 |
350 | 381 | 505 | 460 | 429 | 30 | 4 | 16×Φ23 |
400 | 406 | 565 | 515 | 480 | 32 | 4 | 16×Φ28 |
450 | 432 | 615 | 565 | 530 | 32 | 4 | 20×Φ28 |
500 | 457 | 670 | 620 | 582 | 34 | 4 | 20×Φ28 |
600 | 508 | 780 | 725 | 682 | 36 | 5 | 20×Φ31 |
Z41X-16Q 型明桿軟密封閘閥
DN | L | D | D0 | D1 | b | f | z×Φd |
50 | 178 | 165 | 125 | 99 | 19 | 3 | 4×Φ19 |
65 | 190 | 185 | 145 | 118 | 19 | 3 | 4×Φ19 |
80 | 203 | 200 | 160 | 132 | 19 | 3 | 8×Φ19 |
100 | 229 | 220 | 180 | 156 | 19 | 3 | 8×Φ19 |
125 | 254 | 250 | 210 | 184 | 19 | 3 | 8×Φ19 |
150 | 267 | 285 | 240 | 211 | 19 | 3 | 8×Φ23 |
200 | 229 | 340 | 295 | 266 | 20 | 3 | 12×Φ23 |
250 | 330 | 405 | 355 | 319 | 22 | 3 | 12×Φ28 |
300 | 356 | 460 | 410 | 370 | 24.5 | 4 | 12×Φ28 |
350 | 381 | 520 | 470 | 429 | 26.5 | 4 | 16×Φ28 |
400 | 406 | 580 | 525 | 480 | 28 | 4 | 16×Φ31 |
450 | 432 | 640 | 585 | 548 | 30 | 4 | 20×Φ31 |
500 | 457 | 715 | 650 | 609 | 31.5 | 4 | 20×Φ34 |
600 | 508 | 840 | 770 | 720 | 36 | 5 | 20×Φ37 |
