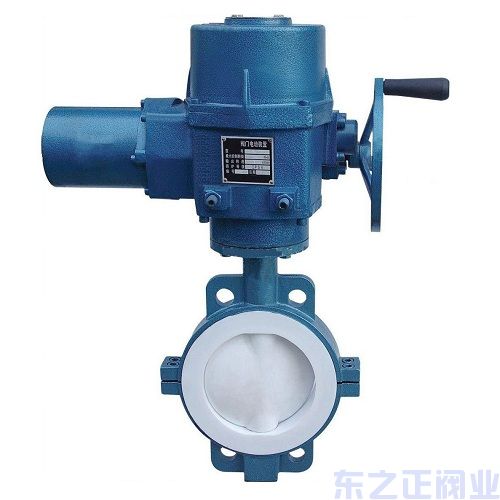

一、電動對夾式全襯氟蝶閥 產品描述：
電動對夾式全襯氟蝶閥有開關型和調節型兩種，蝶閥與電動執行器機構配套，輸入控制信號（4～20mA或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便，性能可靠、配套簡單、流通能力大；電動蝶閥特別適合于介質是強酸，強堿具有腐蝕性的場合。目前該電動調節蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、電動對夾式全襯氟蝶閥 產品特點：
1.本閥采用中線結構，具有越關越緊的密封功能，密封性能可靠。
2.密封副材料選用不銹鋼和丁腈耐油膠配對，使用壽命長。
3.四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4.蝶板采用框架結構，強度高，過流面積大流阻小。
5.整體烤漆，能有效地防止銹蝕且只要更好密封閥座密封材料，就可適用不同介質。
6.本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7.本閥結構獨特，操作靈活，省力，方便。
三 、電動對夾式全襯氟蝶閥 產品規格參數：
公稱通徑DN(mm) | 50～500 | ||
公稱壓力PN(MPa) | 0.6～1.0 | ||
執行器配型 | 精小型系列、QT系列、Z型系列 | ||
控制方式 | 開關型（電開電關）、調節型（4-20mA） | ||
電源壓力 | AC220V、AC380V、DC24V | ||
材料/代號 | WCB | P | |
主要 零件 | 閥體 | 鑄鋼 | 304不銹鋼 |
閥板 | 全稱四氟板 | ||
密封圈 | 聚四氟乙烯（PTFE） | ||
閥軸 | 45#、416不銹鋼 | ||
連接方式 | 對夾式 法蘭式 | ||

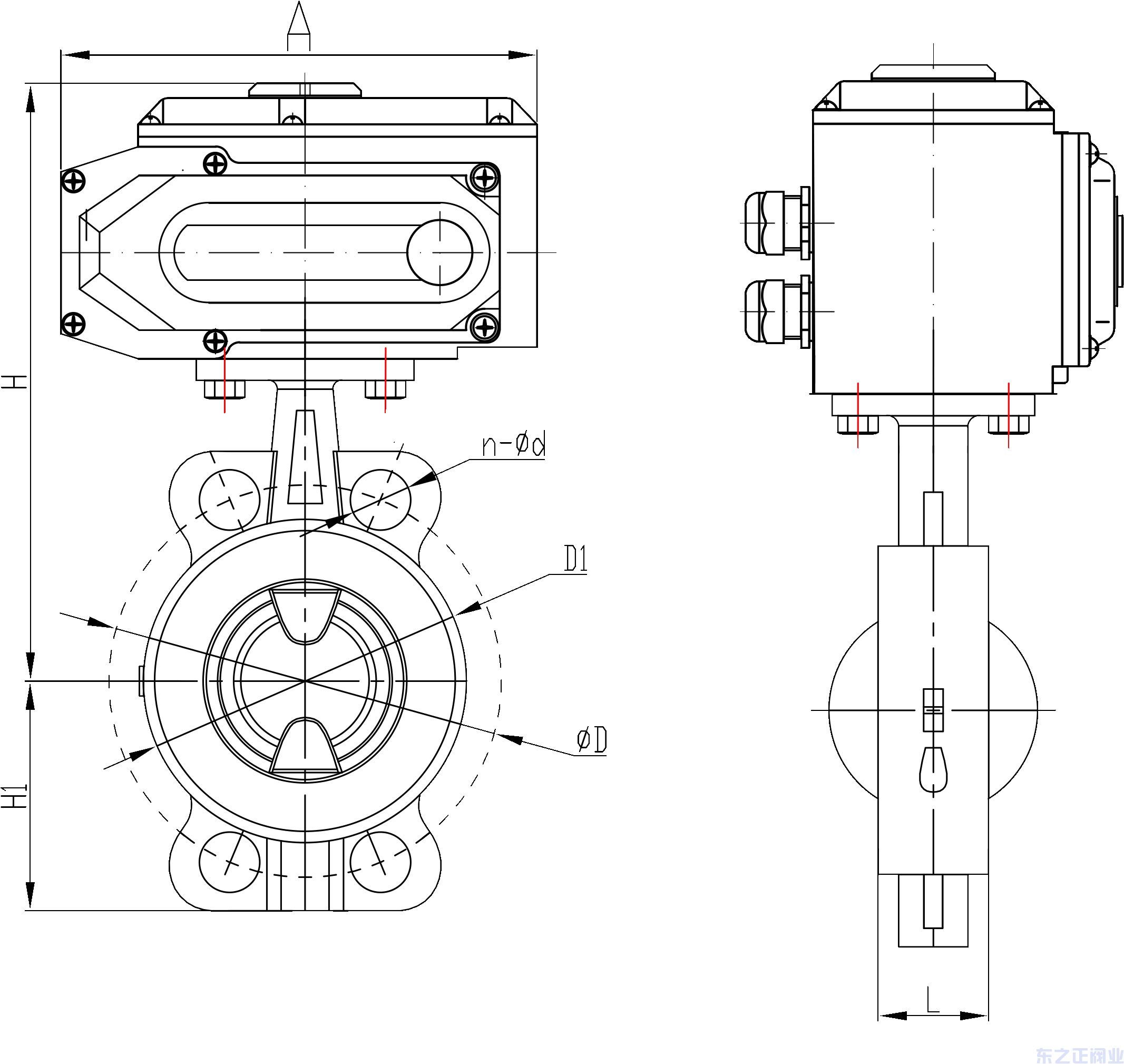

四 、電動對夾式全襯氟蝶閥 產品連接尺寸：
規格 DN | 安裝尺寸 | ||||||||
H1 | H | n-Φd | ΦD | ΦD1 | L | A | |||
PN10 | PN16 | PN10 | PN16 | ||||||
50 | 63 | 231 | 4--20 | 4--20 | 125 | 125 | 100 | 43 | 160 |
65 | 72 | 246 | 4--20 | 4--20 | 145 | 145 | 118 | 46 | 160 |
80 | 80 | 257 | 4--20 | 4--20 | 160 | 160 | 130 | 46 | 160 |
100 | 111 | 280 | 4--20 | 4--20 | 180 | 180 | 157 | 52 | 189 |
125 | 124 | 299 | 4--20 | 4--20 | 210 | 210 | 177 | 56 | 189 |
150 | 138 | 354 | 4--20 | 4--20 | 240 | 240 | 206 | 56 | 266 |
200 | 171 | 386 | 4--23 | 4--23 | 295 | 295 | 258 | 60 | 266 |
250 | 209 | 434 | 4--23 | 4--26 | 350 | 355 | 315 | 68 | 266 |
300 | 230 | 454 | 4--23 | 4--26 | 400 | 410 | 366 | 78 | 266 |
350 | 261 | 489 | 4--23 | 4--26 | 460 | 470 | 415 | 78 | 266 |
400 | 285 | 506 | 4--26 | 4--30 | 515 | 525 | 470 | 102 | 268 |
