一、化工部止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。化工部止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。

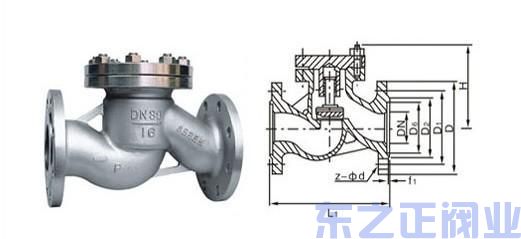

HG/T20592-2009標準H41W不銹鋼升降式止回閥
二、化工部止回閥 主要外形尺寸和連接尺寸(mm)
型號 | 公稱通徑DN(mm) | 尺寸 | ||||||
L | D | D | D | Z-φd | b | H | ||
| 15 | 130 | 95 | 65 | 45 | 4-φ14 | 14 | 77 |
20 | 150 | 105 | 75 | 55 | 4-φ16 | 16 | 77 | |
25 | 160 | 115 | 85 | 65 | 4-φ16 | 16 | 80 | |
32 | 180 | 140 | 100 | 78 | 4-φ18 | 18 | 85 | |
40 | 200 | 150 | 110 | 85 | 4-φ18 | 18 | 95 | |
50 | 230 | 165 | 125 | 100 | 4-φ19 | 19 | 105 | |
65 | 290 | 185 | 145 | 120 | 4-φ20 | 20 | 120 | |
80 | 310 | 200 | 160 | 135 | 8-φ20 | 20 | 130 | |
100 | 350 | 220 | 180 | 155 | 8-φ22 | 22 | 140 | |
125 | 400 | 250 | 210 | 185 | 8-φ22 | 22 | 155 | |
150 | 480 | 285 | 240 | 210 | 8-φ24 | 24 | 180 | |
200 | 600 | 340 | 295 | 265 | 12-φ26 | 26 | 215 | |
三、化工部止回閥 作用原理
本閥門在使用過程中，介質按圖示箭頭方向流動。
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。

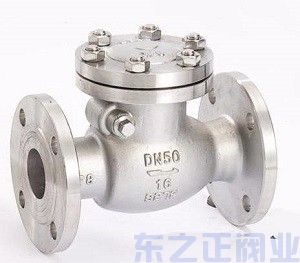

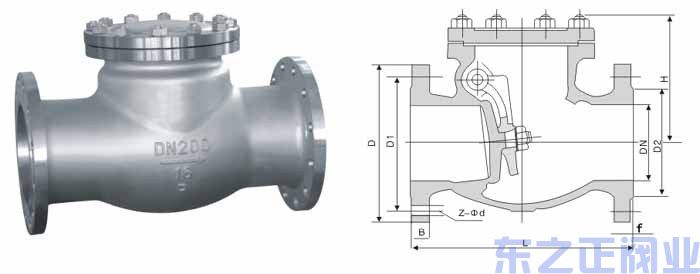

HG/T20592-2009標準H44W不銹鋼旋啟式止回閥
四、化工部止回閥 主要外形和主要連接尺寸（mm）
產品型號 Type | 公稱通徑 DN | PN1.6/2.5MPa | ||||||
L | D | D1 | D2 | b | Z-Φd | H | ||
H44H-16C H44Y-16C H44W-16P H44Y-16P H44 - 16R H44Y-16I | 50 | 230 | 165 | 125 | 100 | 16 | 4-Φ18 | 135 |
65 | 290 | 185 | 145 | 120 | 18 | 4-Φ18 | 142 | |
80 | 310 | 200 | 160 | 135 | 20 | 8-Φ18 | 165 | |
100 | 350 | 220 | 180 | 155 | 20 | 8-Φ18 | 180 | |
125 | 400 | 250 | 210 | 185 | 22 | 8-Φ18 | 210 | |
150 | 480 | 285 | 240 | 210 | 24 | 8-Φ23 | 233 | |
200 | 550 | 340 | 295 | 265 | 26 | 12-Φ23 | 304 | |
250 | 650 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | |
350 | 850 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | |
400 | 950 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | |
500 | 1150 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | |
