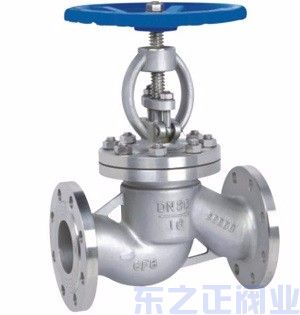

一、化工部截止閥 簡單介紹
化工部截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。
二、化工部截止閥 產品特點
1、化工部截止閥 型號J41W-16P結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長
三、化工部截止閥 執行標準：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
四、化工部截止閥 性能參數
型號 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作壓力（MPa） | 1.6～16.0 | |||
適用溫度（℃） | ≤425 | ≤150 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | ||
材料 | 閥體、閥蓋 | 碳素鋼 | 鉻鎳鈦不銹鋼 | |
閥桿 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 | ||
密封面 | 堆焊鐵基合金 | 堆焊硬基合金 | 本體材料 | |
填料 | 石棉石墨、柔性石墨、聚四氟乙烯 | |||
五、化工部截止閥 壓力試驗MPa
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
氣密封試驗 | 0.4-0.7 | |||||
六、化工部截止閥 主要零件材料及性能
閥體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 |
WCB | 2Cr13 | 13Cr | 增強柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 |
WC1 | 38CrMoAI | ≤450 | ||||
WC6 | ≤540 | |||||
WC9 | ≤570 | |||||
ZGCr5Mo | ≤540 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | |||
ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 酸類 |
七、化工部截止閥 主要外形尺寸：
型 號 | 公稱通徑 | 尺 寸 (mm) | |||||
J41W-1.6Mpa | L | D | D1 | D2 | b-f | z-d | |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | |
32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 200 | 150 | 110 | 85 | 18-2 | 4-18 | |
50 | 230 | 165 | 125 | 100 | 19-3 | 4-18 | |
65 | 290 | 185 | 145 | 120 | 20-3 | 4-18 | |
80 | 310 | 200 | 160 | 135 | 20-3 | 8-18 | |
100 | 350 | 220 | 180 | 155 | 22-3 | 8-18 | |
125 | 400 | 250 | 210 | 185 | 22-3 | 8-18 | |
150 | 480 | 285 | 240 | 210 | 24-3 | 8-23 | |
200 | 600 | 340 | 295 | 265 | 26-3 | 12-23 | |
250 | 650 | 405 | 355 | 320 | 29-3 | 12-25 | |
300 | 750 | 460 | 410 | 375 | 32-3 | 12-25 | |
